铝格栅是许多大型工程的主要装饰材料之一，主作为建筑外观和吊顶饰面材料，主要由主副骨纵横分布，由格与格的连续组合所构成的吊顶天花，层次分明，立体感强。
这样改变了其他天花板封闭式结构所造成的压抑感，令视觉效果连续平整，结构严谨。
下面就来详细了解一下铝格栅。
-01-
产品规格及分类
Classification
1、产品分类
铝格栅主要分为平面铝格栅和凹槽铝格栅。
凹槽铝格栅与平面铝格栅相似，采用优质铝材加工制成。

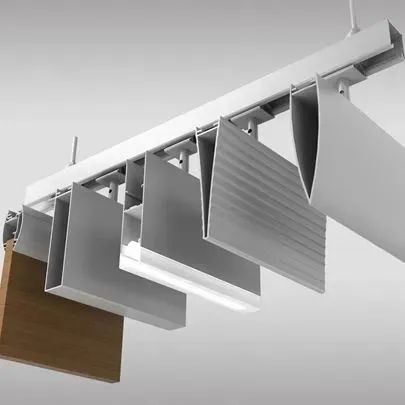

平面铝格栅

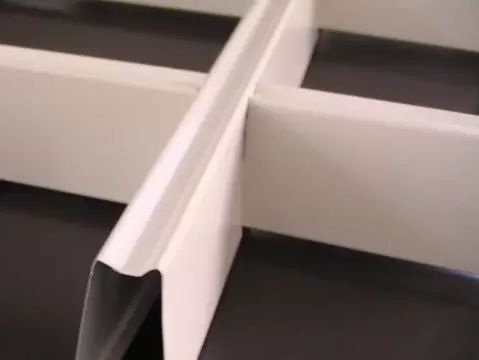

凹槽铝格栅
不同的是，凹槽铝格栅外形比平面铝格栅要大一些，且在铝格栅底部有1公分左右的凹槽，所以这种铝格栅就叫做凹槽铝格栅。凹槽铝格栅底部比较宽，在整体装饰上立体感比较强烈，而且硬度好，不容易变形。
2、产品规格
常规铝格栅（仰视见光面）标准为10mm或15mm，高度有20mm、40mm、60mm和80mm可供选择。
铝格栅格子尺寸分别为50X50mm、75X75mm、100X100mm、125X125mm、150X150mm、200X200mm
片状格栅常规格尺寸为（mm）：10*10、15*15、25*25、30*30、40*40、50*50、60*60。
-02-
材料特性
Performance
铝格栅通过特定形状的单元体及单元体组合，使建筑室内顶棚饰面既遮又透，格栅纵、横及斜向成行，并与照明灯具布置统一考虑，增加了饰面的总体艺术效果，它具有如下几个特点：
1、属于开透式空间，利于通风设施和消防喷淋的布置和安排而不影响整体的视觉效果；
铝格栅幕墙©张哲鹏
2、采用优质的铝合金板，可与明架系统搭配装修；
3、色泽均匀一致，在户内使用，质保10年可不变颜色；
4、安装拆卸简单方便，连接牢固，每件格栅可重复拆装，方便维修；
铝格栅长廊 ©张哲鹏
5、易于搭配各种灯具和装置，可以和筒灯、日光灯搭配，按照实际需要进行装配，能起到很好的效果；
6、高度的一致性，排列整齐，其线条明快整齐，层次分明，给人整洁而宽敞的空间，不沉闷，不呆板。
-03-
施工及安装节点
Install node
铝格栅对施工工艺要求较为严格，尤其是铝格栅作为吊顶使用，下面就以铝格栅吊顶为例，梳理一下施工及安装。
一、施工工艺流程：
1、施工放线
防线示意图
根据格栅吊顶的平面图，弹出构件材料的纵横布置线、造型较复杂的部位的轮廓线，以及吊顶标高线，同时确定并标出吊顶吊点。
2、吊顶的紧固处理
吊顶示意图
按设计要求采用金属膨胀螺栓或射钉固定吊顶连接，或直接固定钢筋吊杆、镀锌铁丝及扁铁吊件等。
3、格栅单体的组合与拼装
局部格栅的拼装，单体与单体、单元与单元，作为格栅吊顶的富有韵律感的图案构成因素，必要时应尽可能在地面拼装完成，然后再按设计要求的方法悬吊。

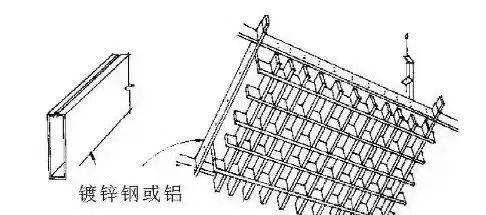

组合与拼装示意图
为保证构件间连接牢固，应根据木工作业的有关技术要求，采用钉固、胶粘、榫接以及采用方木或铁件加强。
4、格栅的吊装
调平与固定，木格栅就位后，将下凸部分上拖用吊杆拉紧，将上凹部分放松使吊杆下移，然后再把格栅部位加固。

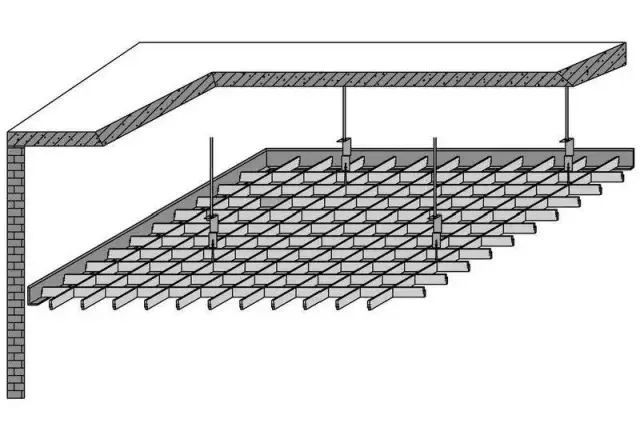

吊装示意图
对于条格布置紧凑，且双向跨度较大的格栅式吊顶，其整幅吊顶面的中央部分也应略有起拱。
二、具体操作方法：
1、弹线
用水准仪在房间内每个墙(柱)角上抄出水平点(若墙体较长，中间也应适当抄几个点)，弹出水准线(水准线距地面一般为500㎜)，从水准线量至吊顶设计高度，用粉线沿墙(柱)弹出水准线，即为吊顶格栅的下皮线。

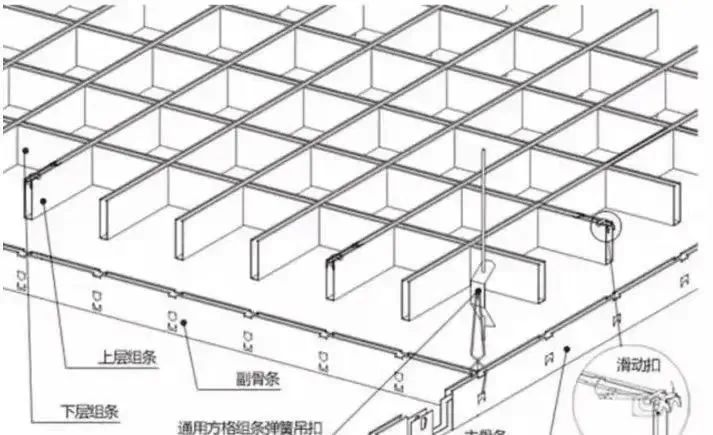

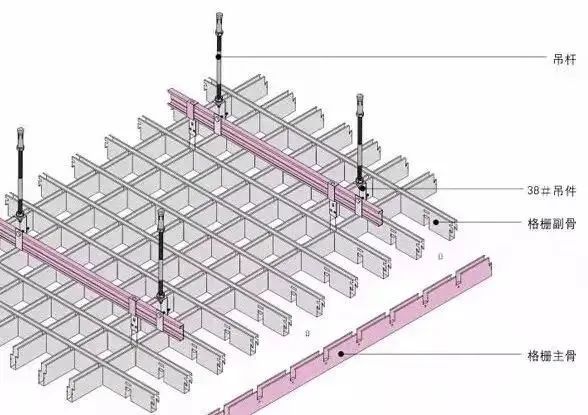

铝格栅吊顶结构图
同时，按吊顶平面图，在混凝土顶板弹出主龙骨的位置。主龙骨应从吊顶中心向两边分，最大间距为1000㎜，并标出吊杆的固定点，吊杆的固定点间距900㎜~1000㎜。如遇到梁和管道固定点大于设计和规程要求，应增加吊杆的固定点。
2、固定吊挂杆件
采用膨胀螺栓固定吊挂杆件。可以采用ф6的吊杆。吊杆可以采用冷拔钢筋和盘圆钢筋，但采用盘圆钢筋应采用机械将其拉直。
吊杆的一端同L30*30*3角码焊接，（角码的孔径应根据吊杆和膨胀螺栓的直径确定）另一端可以用攻丝套出大于100㎜的丝杆,也可以买成品丝杆焊接。
铝格栅吊顶施工节点图
制作好的吊杆应做防锈处理，吊杆用膨胀螺栓固定在楼板上，用冲击电锤打孔，孔径应稍大于膨胀螺栓的直径。
3、轻钢龙骨安装
轻钢龙骨应吊挂在吊杆上(如吊顶较低可以省略掉本工序，直接进行下道工序)。一般采用38轻钢龙骨，间距900㎜~1000㎜。轻钢龙骨应平行房间长向安装，同时应起拱，起拱高度为房间跨度的1/200~1/300。
轻钢龙骨的悬臂段不应大于300㎜，否则应增加吊杆。主龙骨的接长应采取对接，相邻龙骨的对接接头要相互错开。轻钢龙骨挂好后应基本调平。
跨度大于15m以上的吊顶，应在主龙骨上，每隔15m加一道大龙骨，并垂直主龙骨焊接牢固。
铝格栅吊顶施工图
4、弹簧片安装
用吊杆与轻钢龙骨连接(如吊顶较低可以将弹簧片直接安装在吊杆上省略掉本工序)，间距900㎜~1000㎜，再将弹簧片卡在吊杆上。

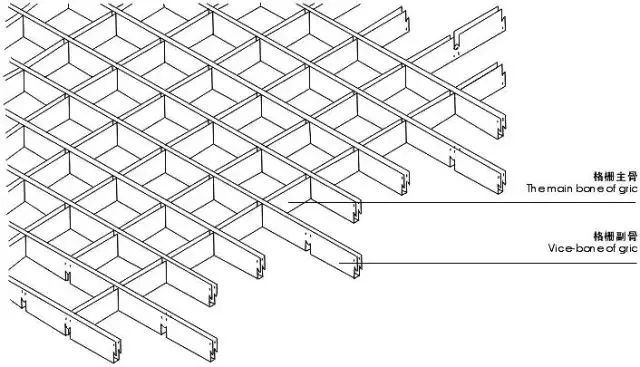

5、格栅主副骨组装
将格栅的主副骨在下面按设计图纸的要求预装好。
6、格栅安装
将预装好的格栅天花用吊钩穿在主骨孔内吊起，将整栅的天花连接后，调整至水平即可。
三、注意事项：
1、铝格栅主要可分为凹槽铝格栅和平面铝格栅。因各层面积较大，所以必须处理好金属格栅与矿棉板，吊顶之间、吊顶与墙、柱之间的垂直或平行关系，对此，应将相关轴线引测到墙柱立面，并按此基准线拉线找规矩抹灰，从而保证墙面均与轴线平行、并两个相邻面相互垂直。以此作为吊顶平面位置的基准面。
2、格栅吊顶起拱形式及起拱高度：起拱高度可按8M柱距的1／200左右。
3、因格栅吊顶内的各种管道都设有调节阀门，须在相应位置留置检查孔。消防喷淋头的平面位置不能与格栅条重合，且应两个方向都应直顺，对此，可在消防喷淋立管上端制成大于900的蹬踏弯，以便微调喷淋头的平面位置。
4、设备检查孔的留置：因格栅吊顶内的各种管道都设有调节阀门，须在相应位置留置检查孔，而检查孔的位置又不是纵横成行。
对此可采用以下方法：先裁切成孔洞，然后在孔洞四周加设角铝（角铝先涂刷与格栅相同颜色），角铝下皮凹进栅格下皮2MM，最后将裁孔洞下来的格栅条调整拼好后搁置在角铝上。
5、吊顶与墙柱之间的节点处理：与方柱连接可采用L20MM*20MM角铝，可达到与矿棉板吊顶边龙骨协调一致的效果，与圆柱连接可用￠35不锈钢管圈边封闭。
-04-
应用案例
Application case
铝格栅造型新颖，通风效果好好、广泛适用于大型的停车场、机场、地铁站、写字楼、超市、商店、食堂、展厅、歌舞厅、体育场馆、地铁、展览厅、购物中心、通道、走廊灯开放的场合。
下面我们来看看一些项目应用。
1、铝格栅吊顶应用
泉美术馆建在宋庄的一个湖泊旁，整个空间设计简洁大气，是希望让这座美术馆成为推进年轻艺术家的平台。美术馆主要的两个功能是艺术展示和艺术家居所。

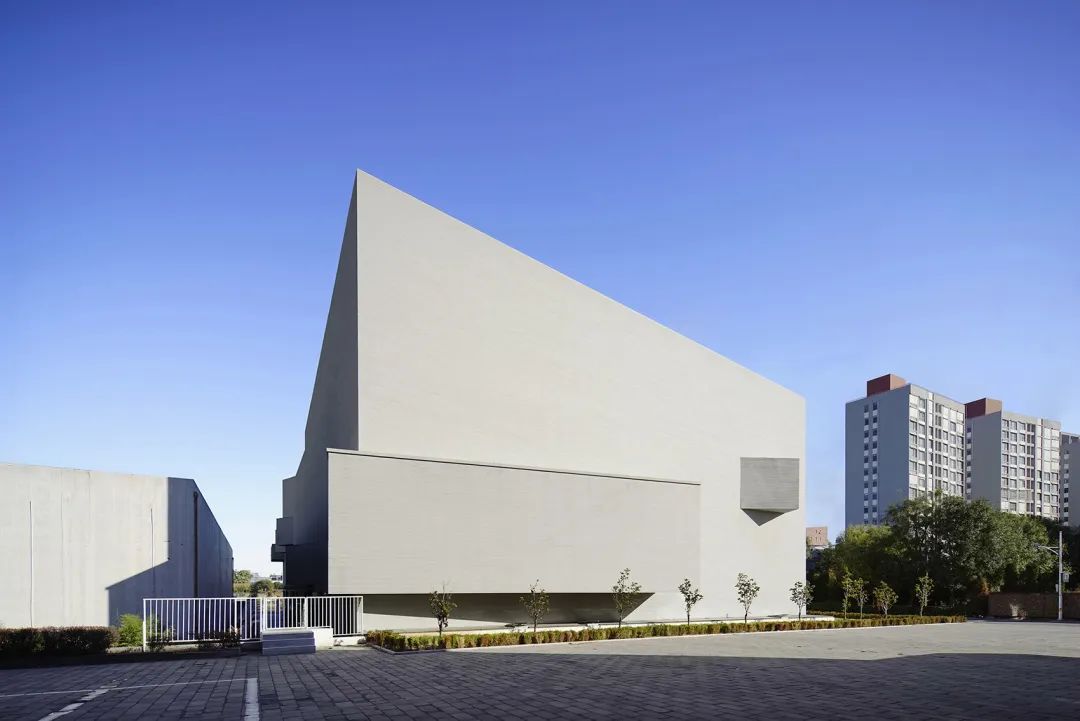

建筑外立面©夏至、金锋哲、周若谷

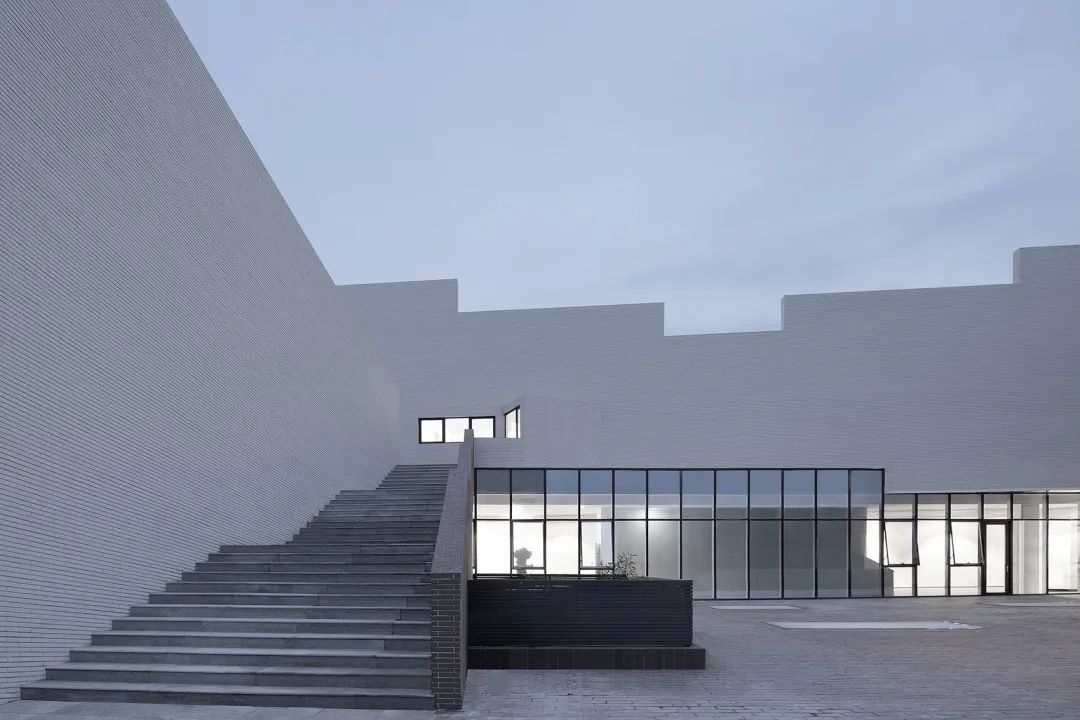

庭院©夏至、金锋哲、周若谷
庭院被抬升至道路上方1.6米，是半地下层的屋顶。

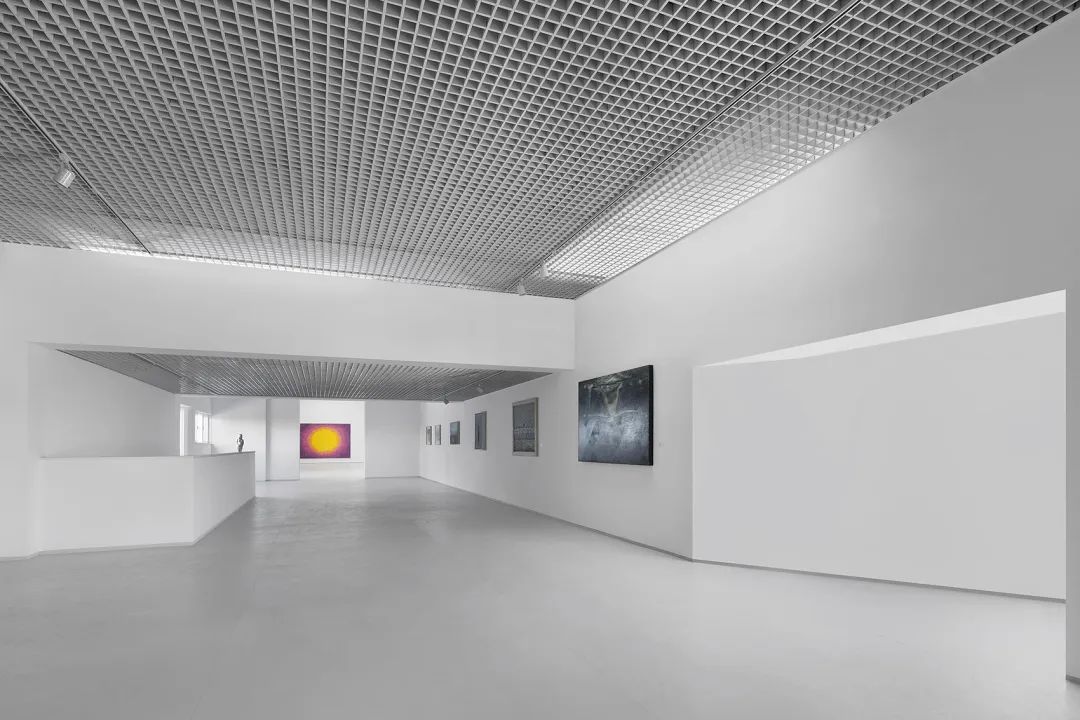

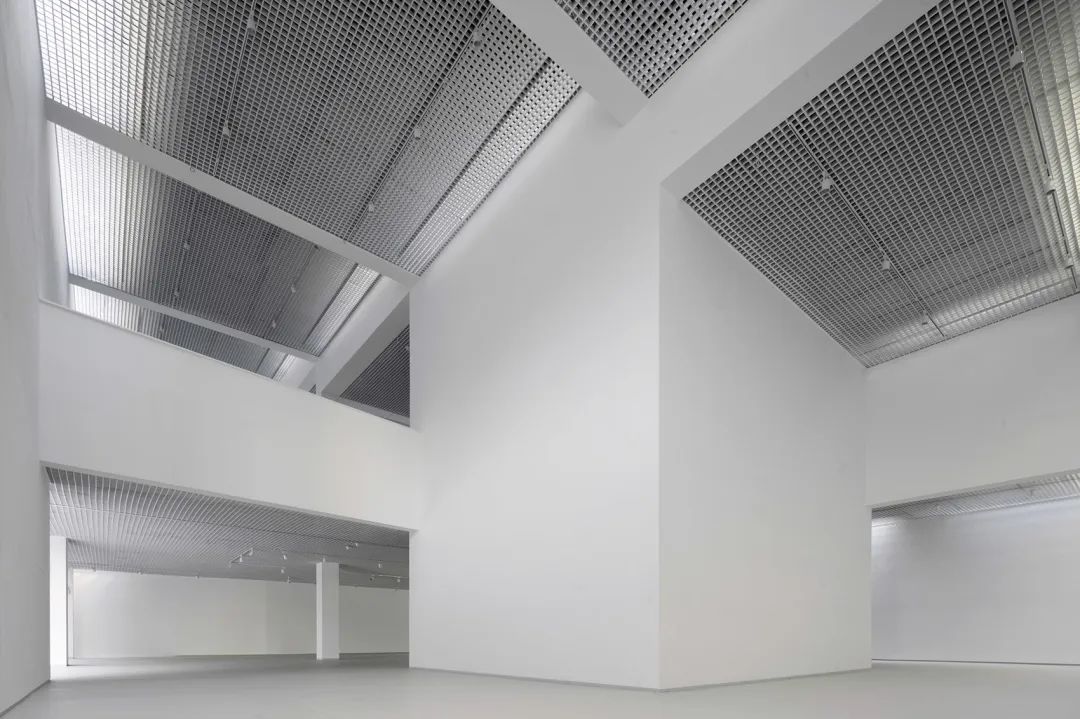

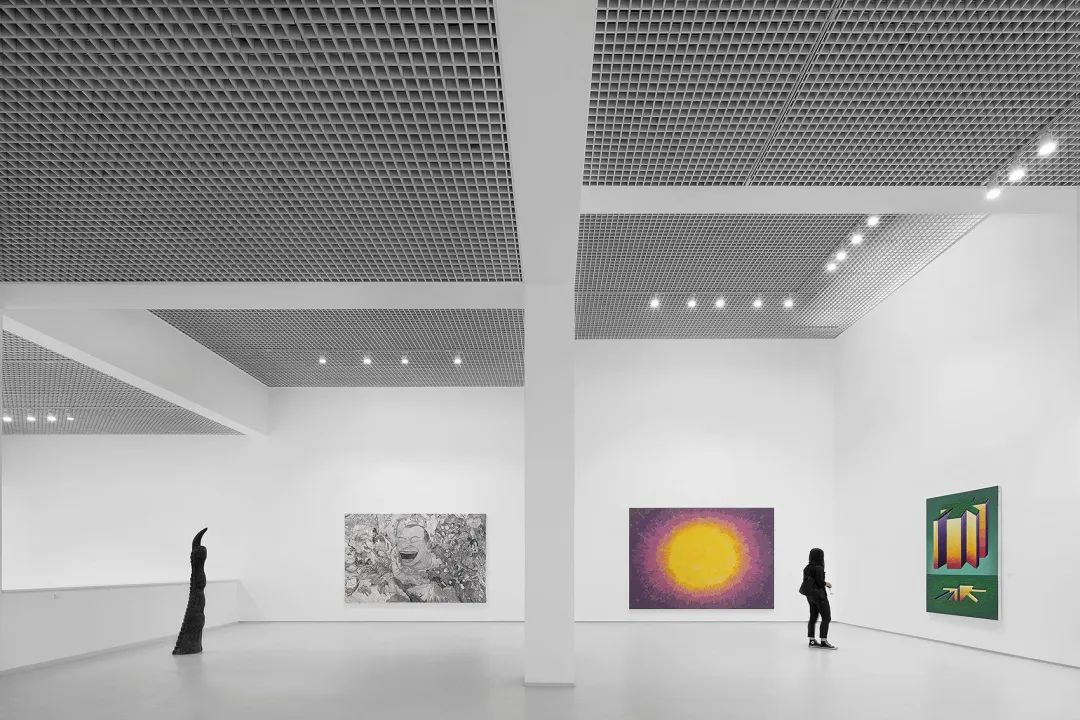

室内铝格栅吊顶实景图©夏至、金锋哲、周若谷
铝格栅吊顶将机电设备和管线、自然光和人工照明整合在其中或挡在其后，给空间带来简洁一致的中性氛围，给艺术展品创造最佳的背景。屋顶阶梯式的露台相互形成高度差，自然的光线直抵每一个展览空间。
北京乐成四合院幼儿园经MAD改造，是建在一座三进四合院、上世纪90年代兴建的仿四合院及一栋现代四层建筑之上的幼儿园。

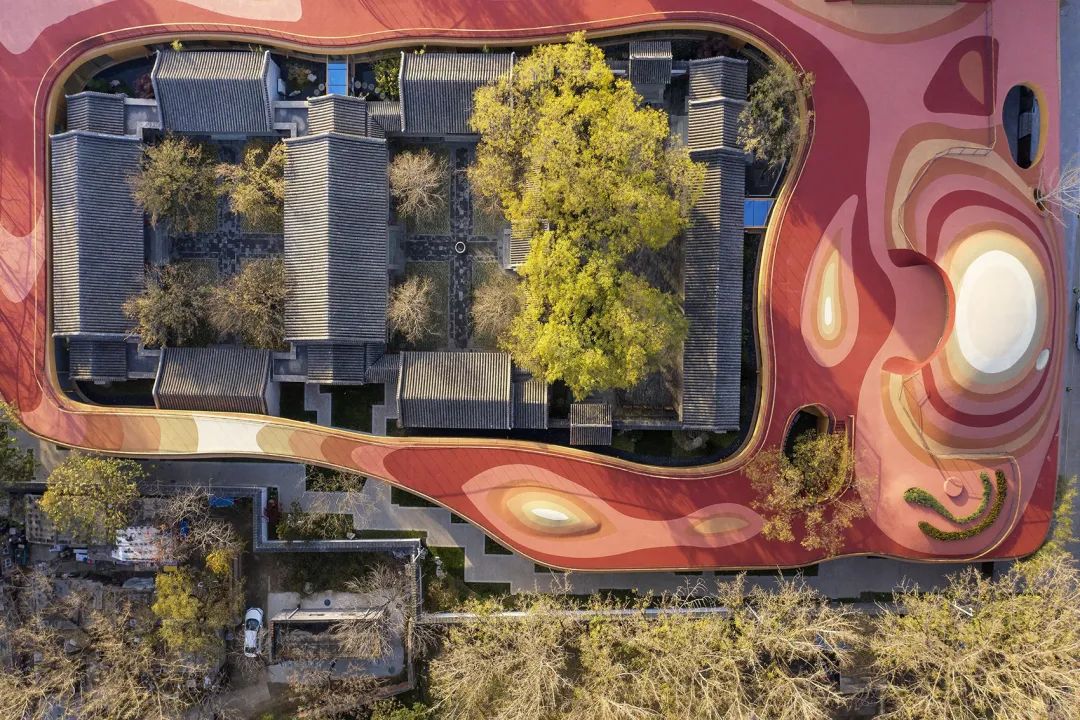

二层露台鸟瞰 ©Hufton+Crow
2019年底，幼儿园建成，可容纳390位1.5至6岁学童的幼儿园。

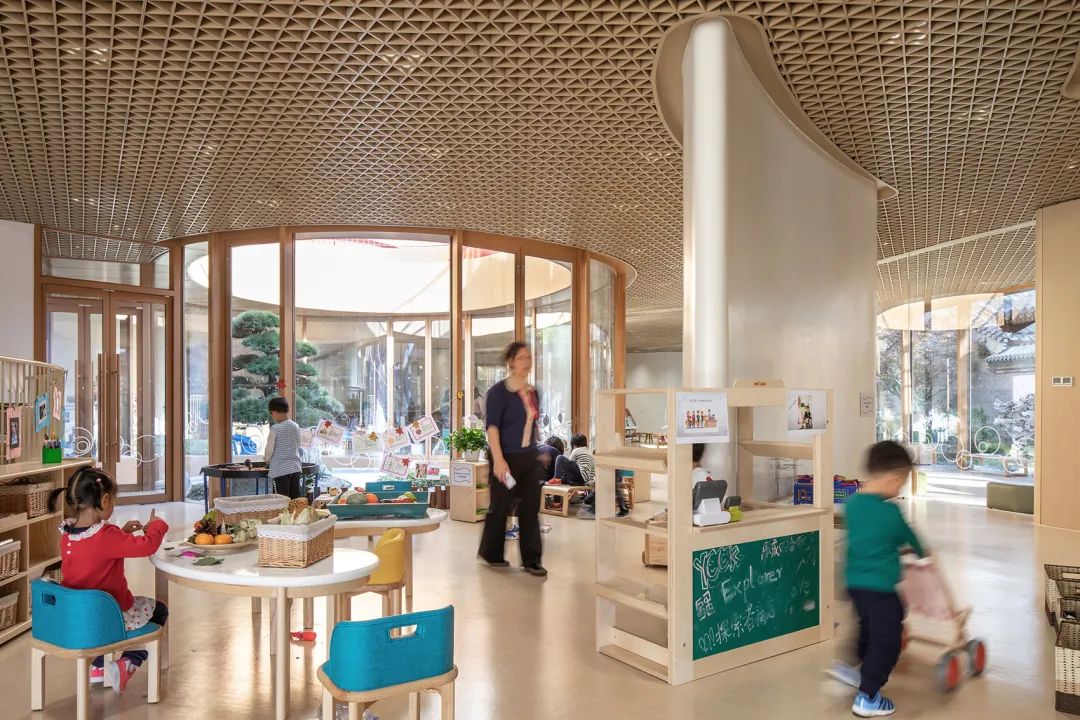

明亮的室内空间，采用铝格栅吊顶©Hufton+Crow
弧墙划分空间©田方方
为了照顾孩童对尺度的敏感及舒适感，室内采用了单元式铝格栅吊顶，建筑的视觉层高被稍稍压低的同时又给室内增添了温暖感，让孩子们有一种家庭的感觉。

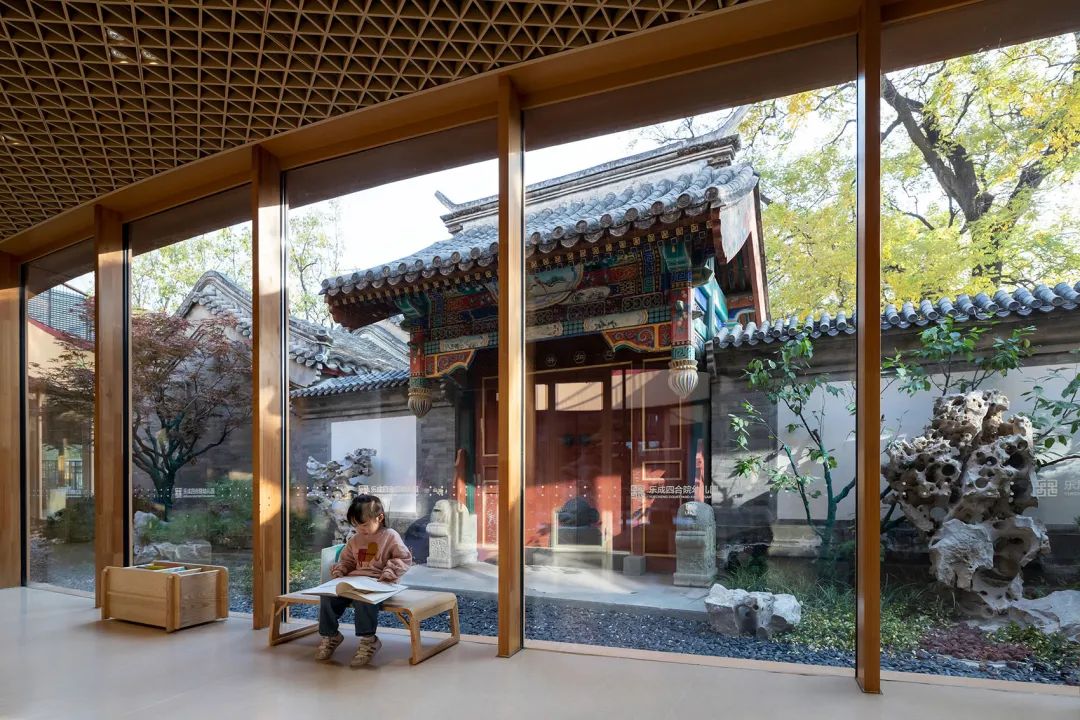

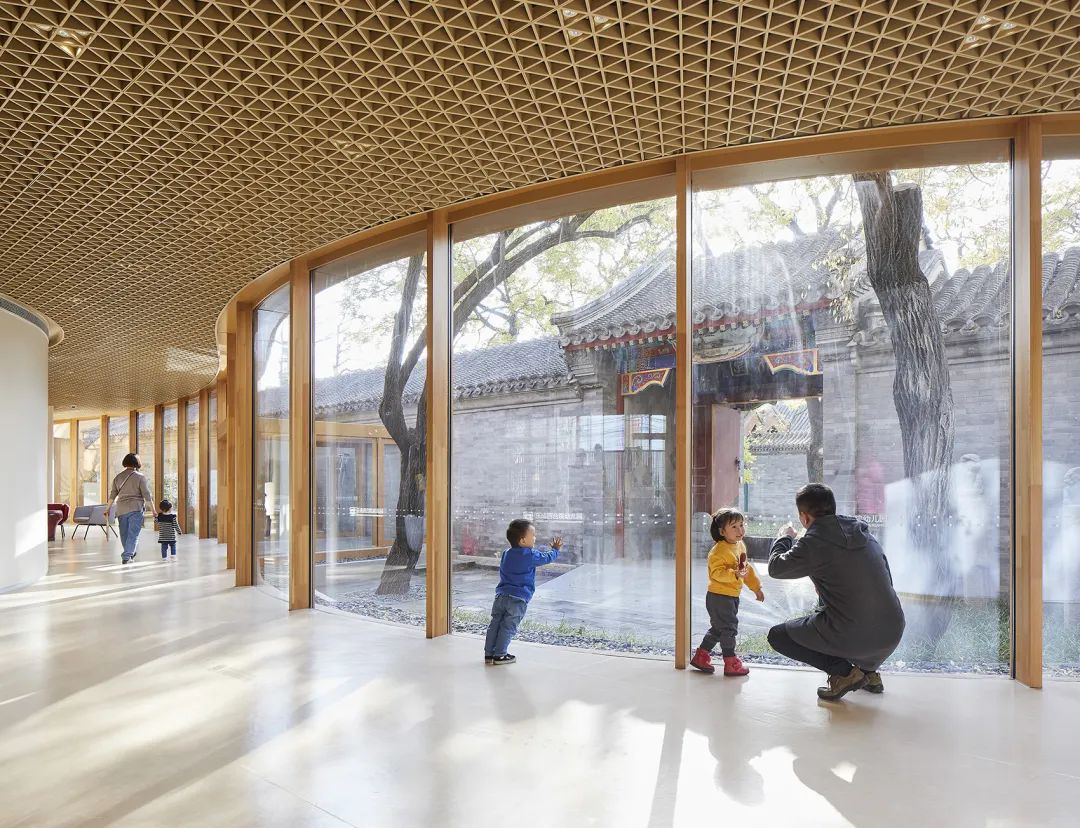

玻璃落地窗 ©Iwan Baan
阳光通过整墙落地玻璃射进室内，新旧建筑间近三百年的线性历史在这里变得立体。
2、铝格栅幕墙应用
五棵松冰上运动中心是2022年北京冬奥会的冰球训练馆，功能分布于地下两层和地上两层，项目紧邻长安街，位于北京五棵松文化体育中心的东南角。

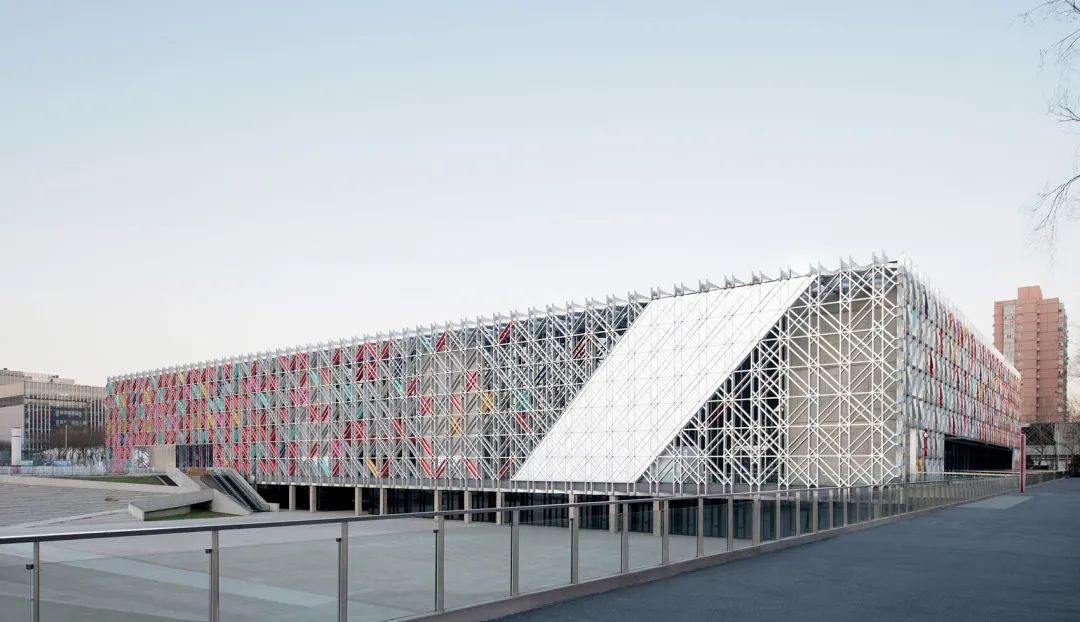

西南向外景© 张哲鹏
五棵松冰上中心已获得中国绿色建筑三星设计标识，并按超低能耗标准设计和建造，是目前全国最大的超低能耗体育场馆。

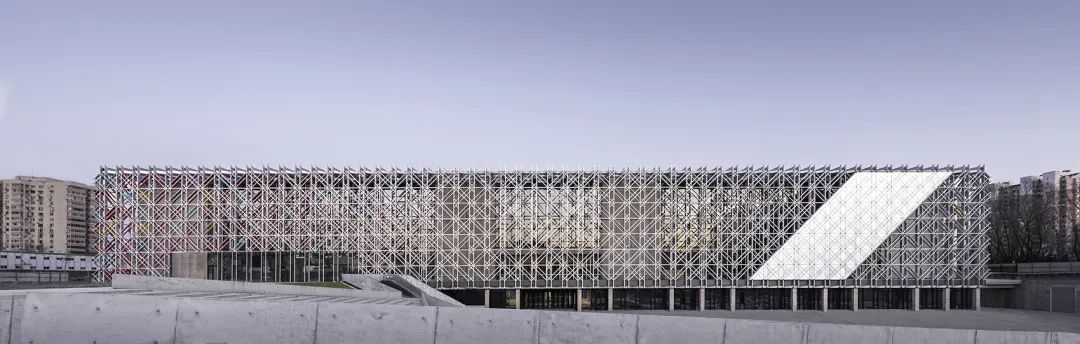

西立面© 张哲鹏
冬奥会期间，它作为冰球比赛的训练、热身场地，奥运会后，冰上运动中心作为北京最重要的冰雪主题体育建筑之一。
从下沉庭院看向场馆西侧入口© 张哲鹏

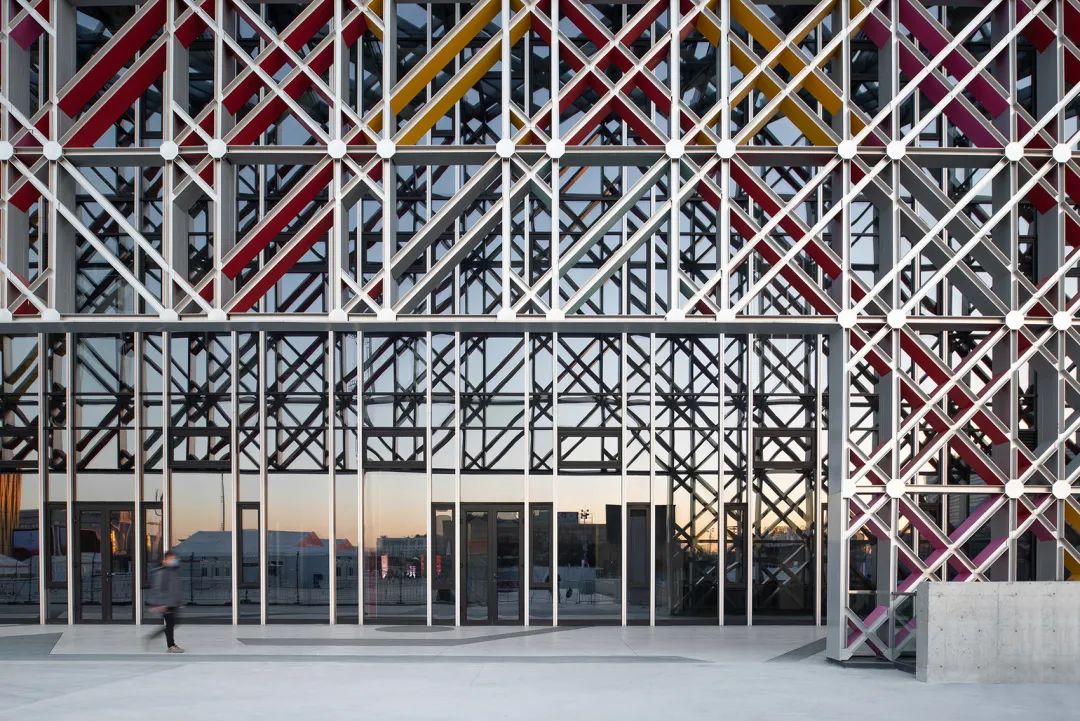

西侧入口处冰凌格栅 © 张哲鹏

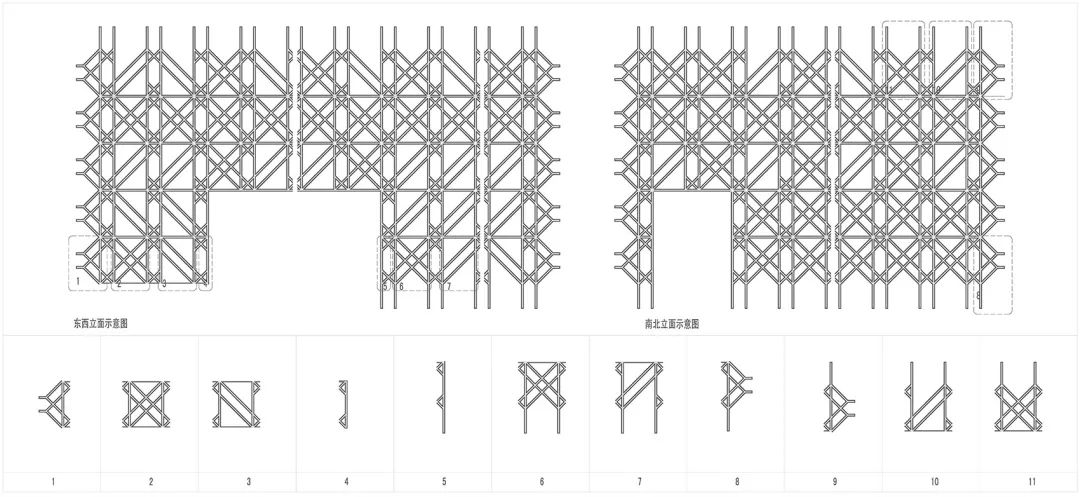

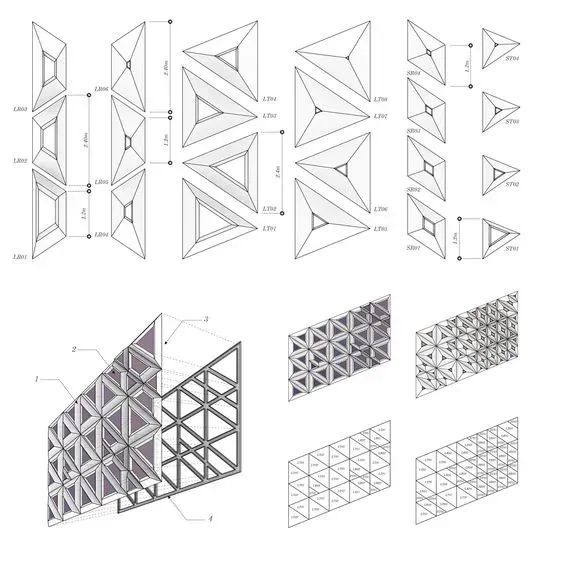

立面构成基本单元© ZXD Architects
建筑四周均采用格栅幕墙体系，斜向格栅呈 45°交叉，形成类似冰裂纹的视觉效果。格栅幕墙的空间效果具有层次感，格栅的小尺度能消解建筑的巨大体量，使其更加轻盈而含蓄。

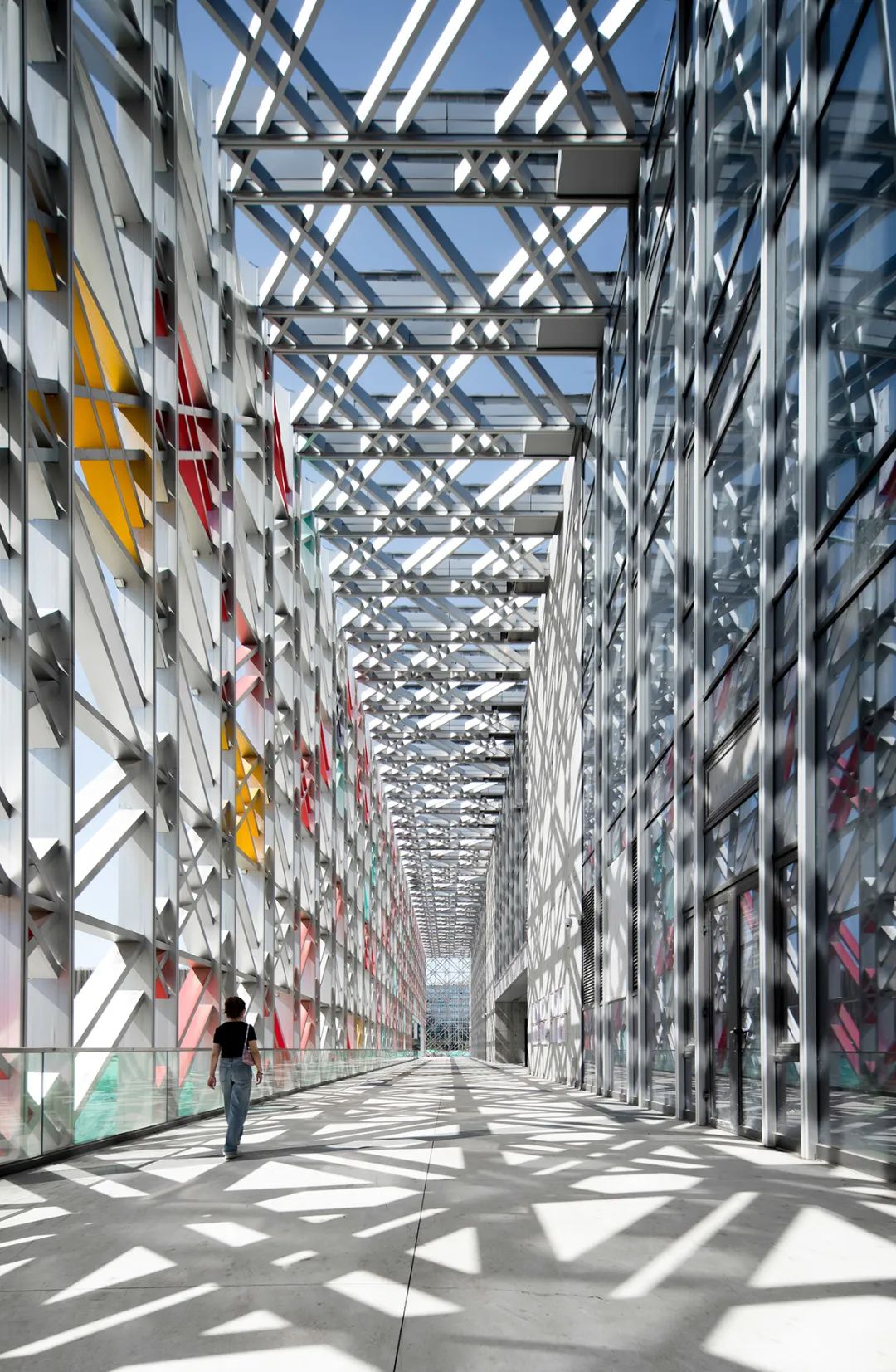

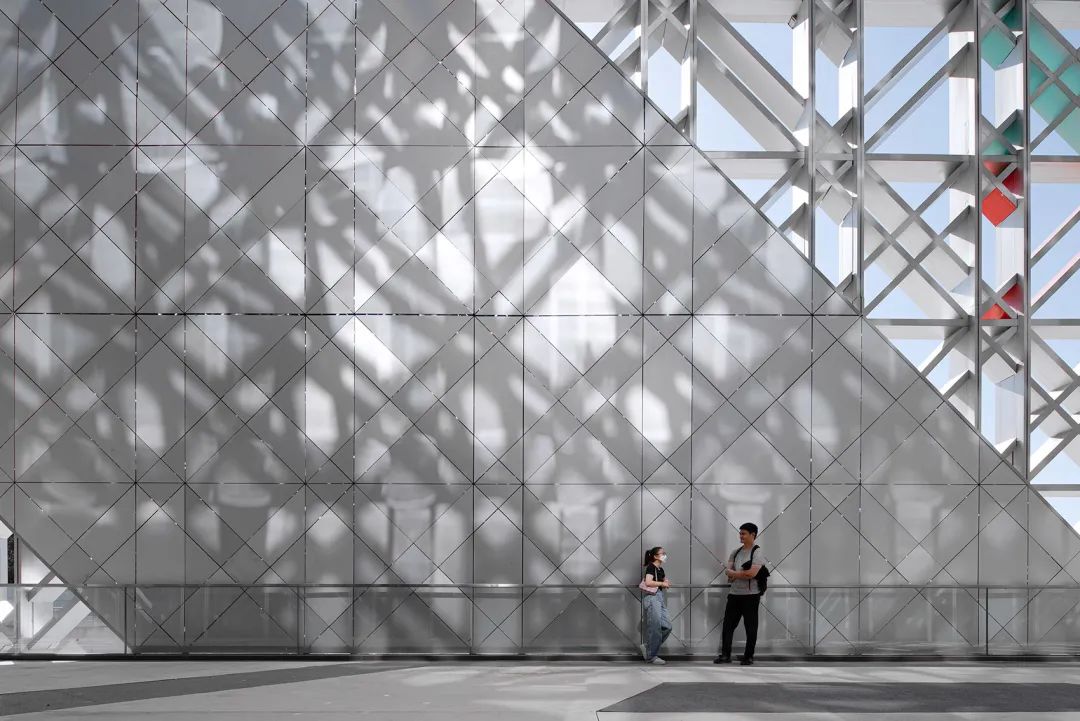

冬奥长廊光影© 张哲鹏
阳光透过镂空的冰菱花格栅在地面和建筑主体立面上描绘了一幅实虚相映、光影交织的画面，集中呈现冰菱花符号带来的的空间魅力。

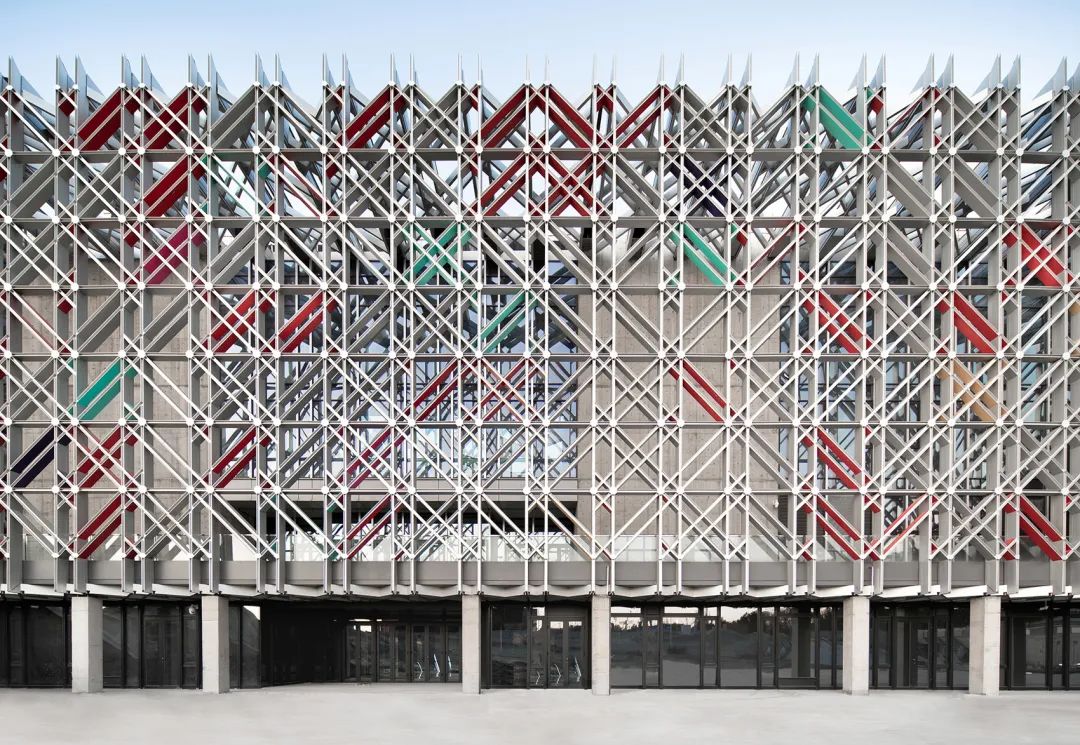

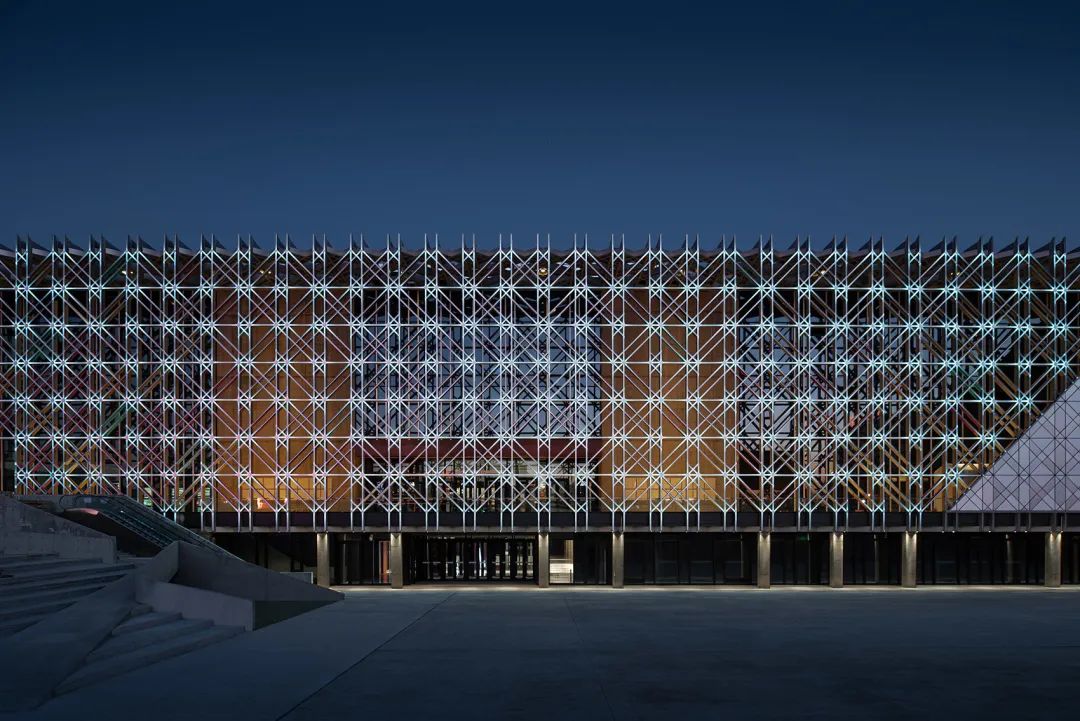

西立面夜景 © 张哲鹏
为获得更为生动和丰富的象征性意味，我们对铝格栅幕墙的杆件进行适量删减，并将色彩运用到立面之上，突出体育场馆活跃与热烈的气氛。
作为台湾最古老的城市，台南深受多样文化的影响。市立图书馆借鉴历史与当地文化，同时展现地方风土热带气候特色。

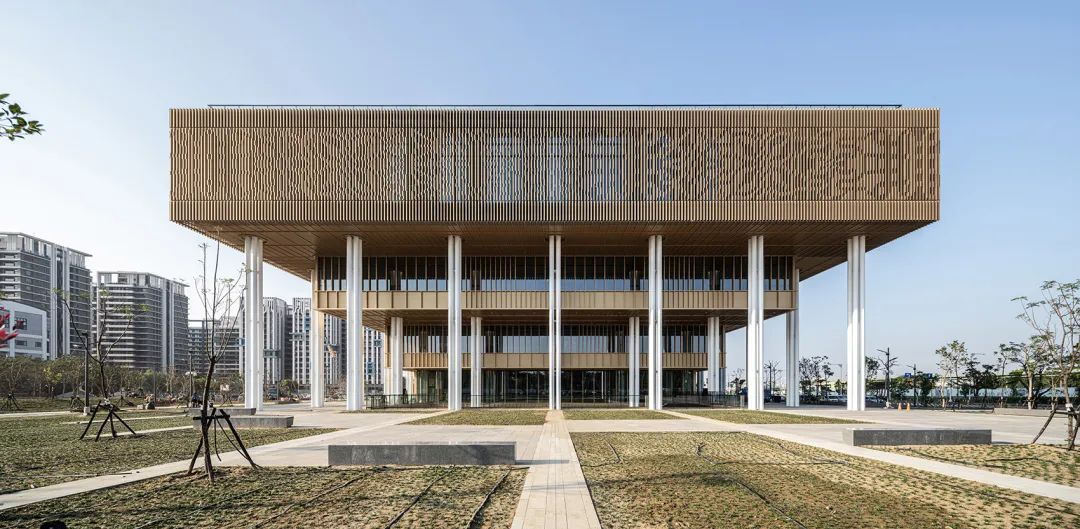

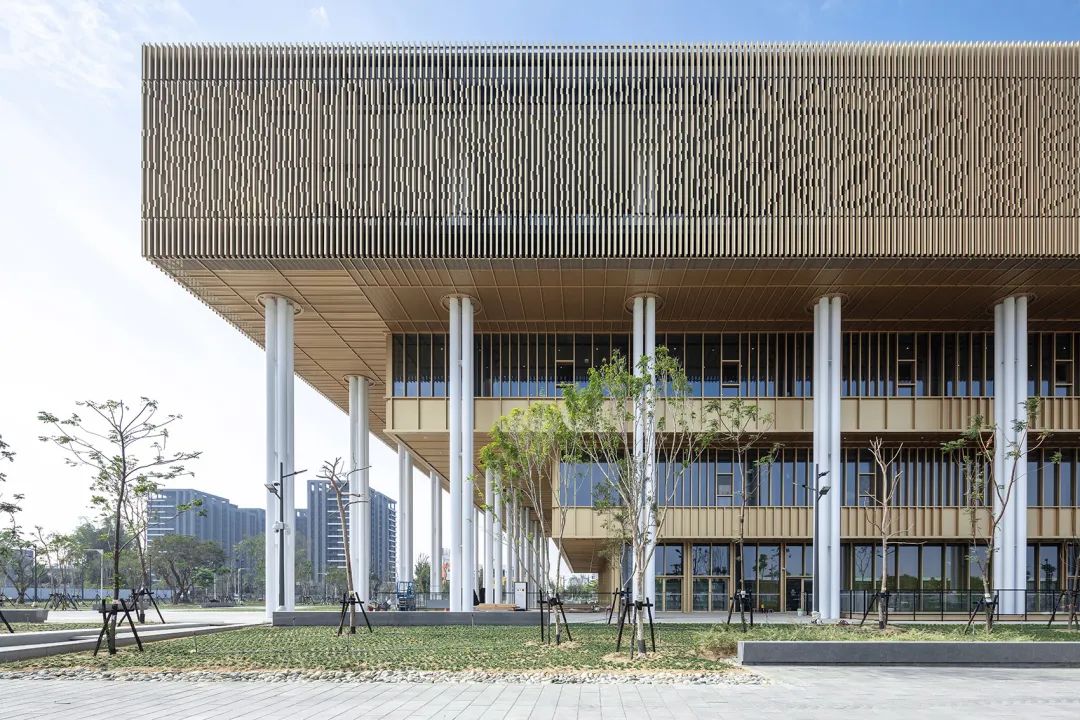

项目体量©Ethan Lee
逐层退缩的倒阶梯状量体©Yu-Chen Chao

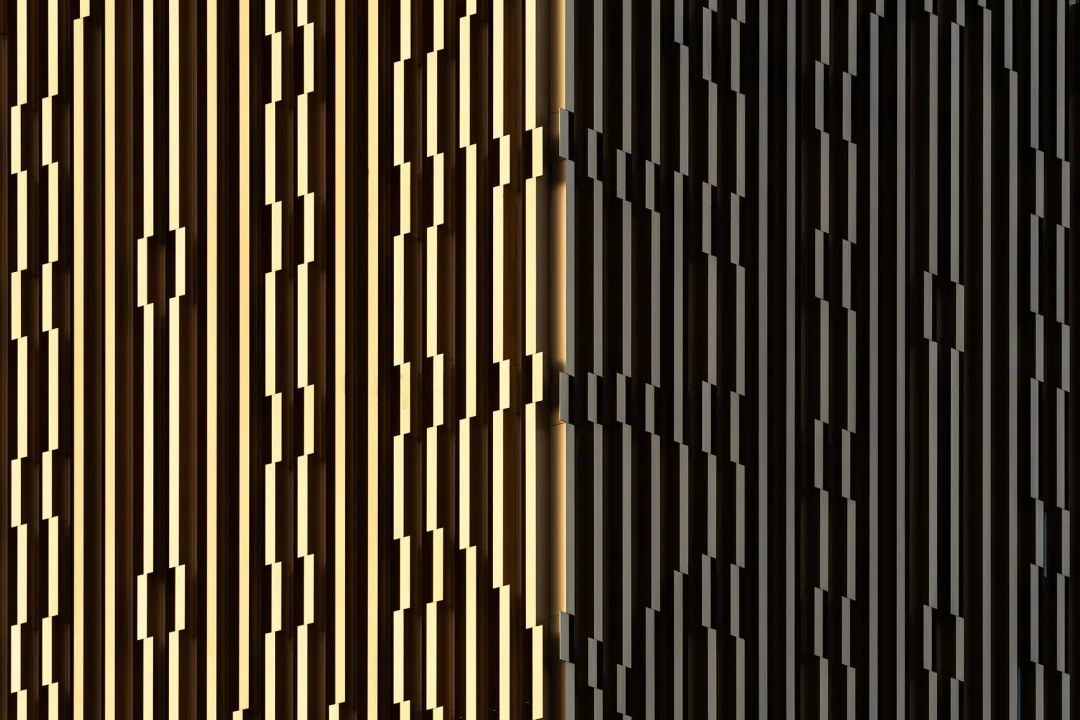

屋顶层由雕有花型图案的垂直铝格栅环绕©Ethan Lee
本案设计的一大亮点为逐层退缩的倒阶梯状量体。屋顶层由雕有花型图案的垂直铝格栅环绕，令人联想起旧城区的装饰窗花。机能上，竖向格栅过滤光线，降低室内温度。

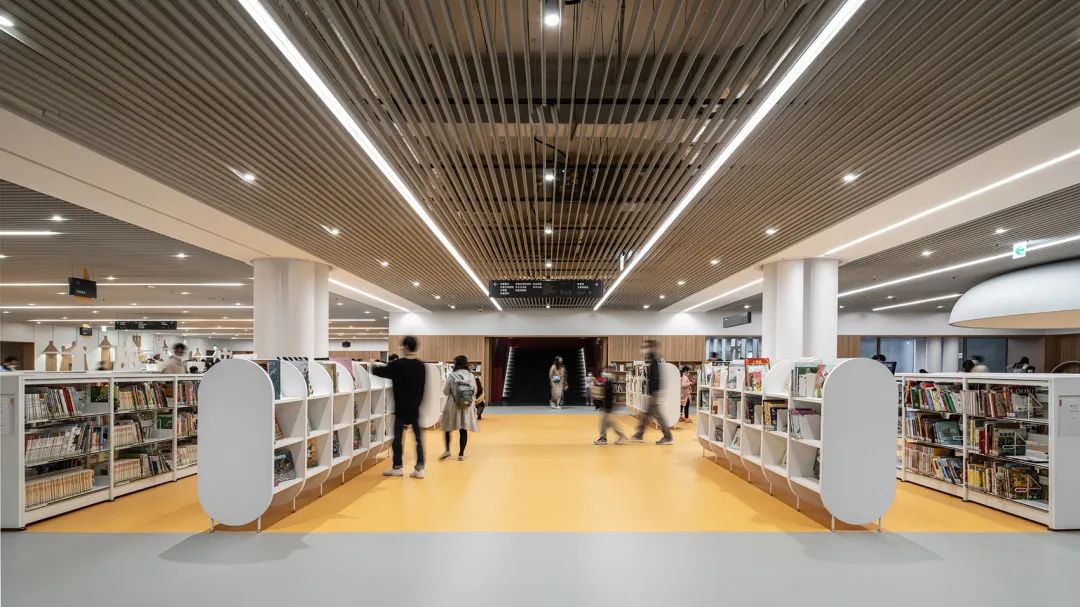

实景图 ©Ethan Lee
本案配备有现代图书馆的最新技术，大厅内的触碰荧幕可提供使用者进行进行馆藏搜寻，民众亦可透过设于各楼层的自助服务站自行借书。儿童图书馆则另外设有充满想像力的造型书架。还有一处宽敞、带有独立出入口的自修室，可供学生24小时使用。

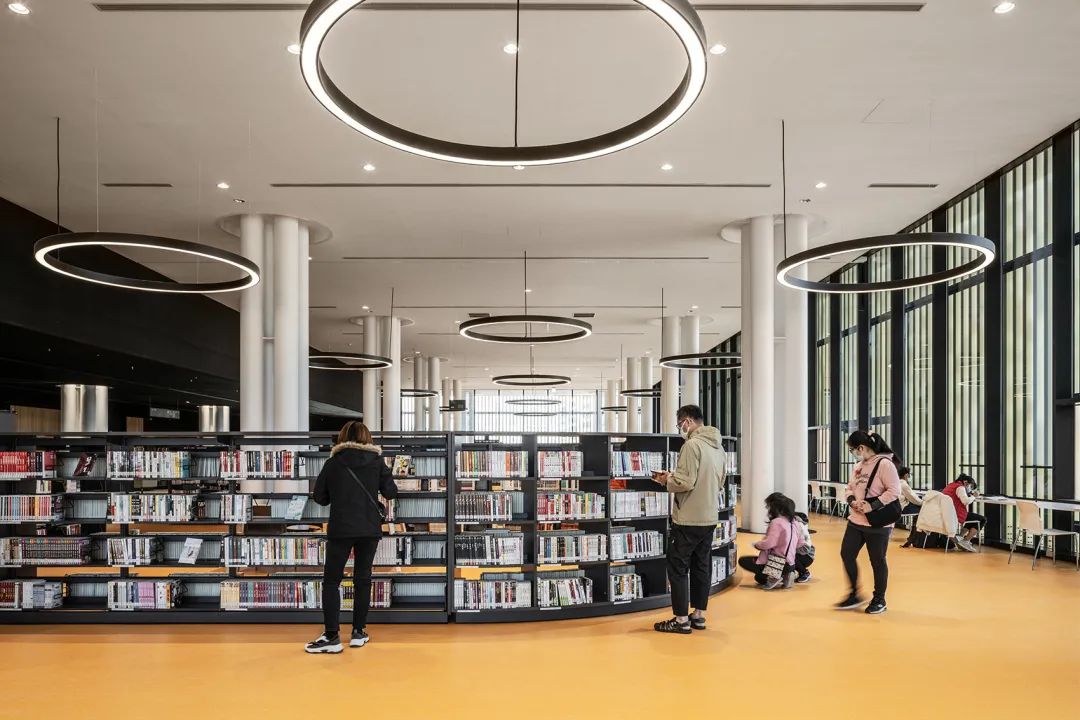

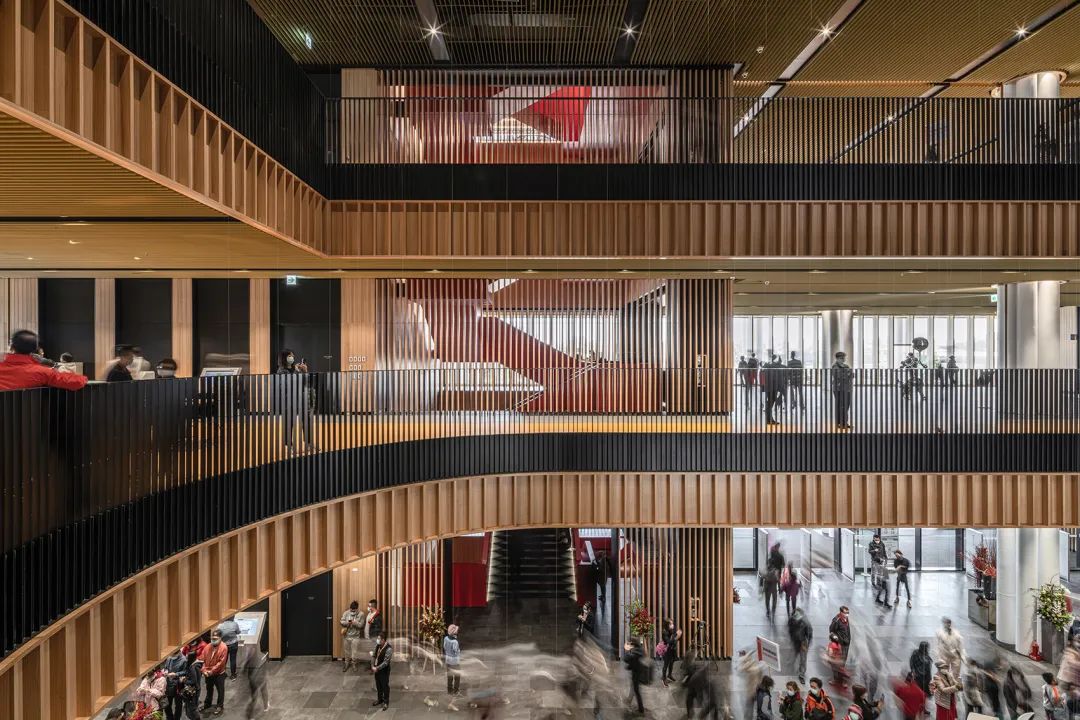

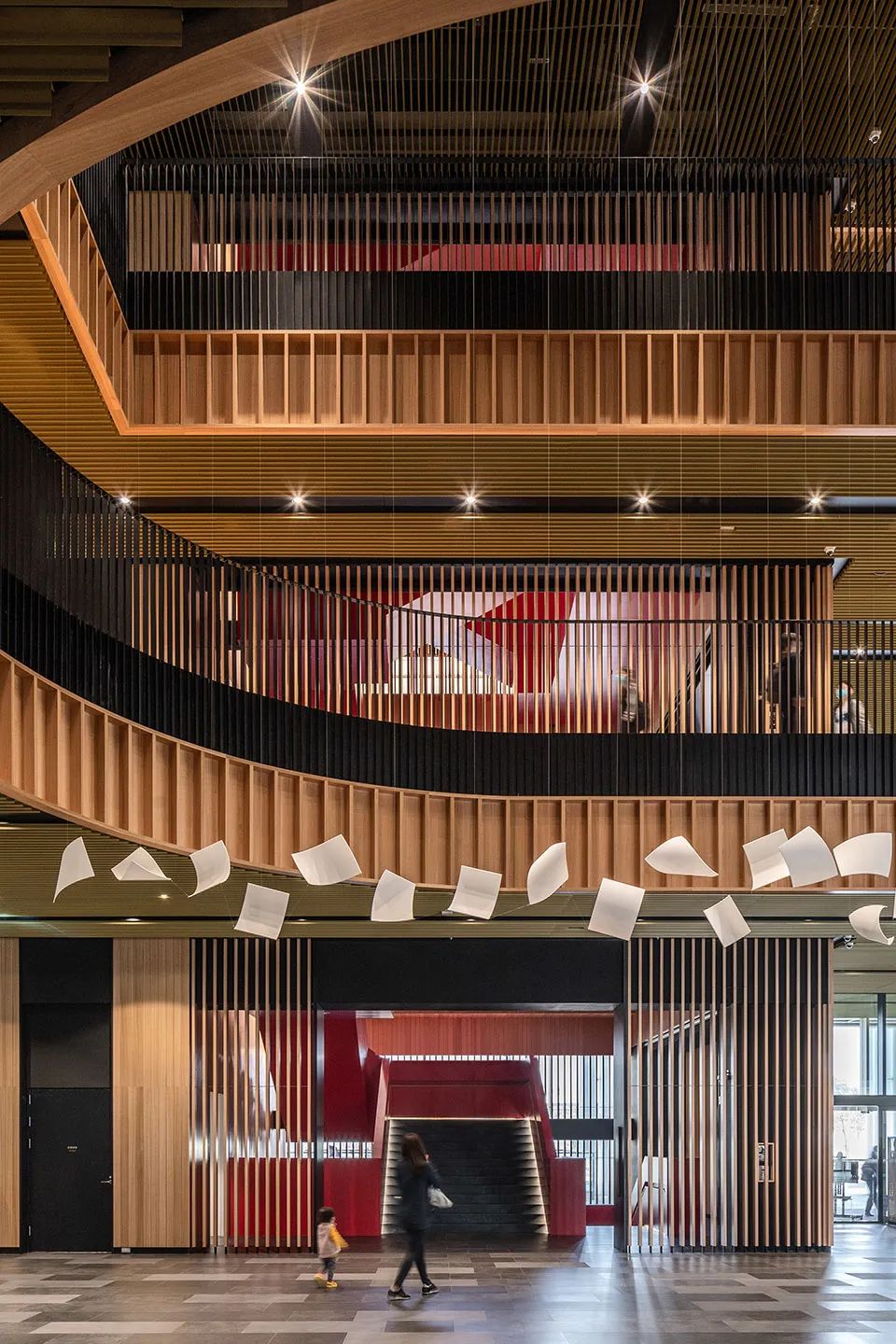

中庭 ©Ethan Lee
馆内随处可见的艺术作品，室内木格栅打造出温暖又极具穿透性的空间感受。
图书馆还设有艺廊、创客空间、盲文图书馆与书店，将阅读活动进一步延伸。
